COMSOL 多物理场仿真软件

COMSOL Multiphysics®是一款通用的仿真软件，可用于工程、制造和科学研究的绝大多数领域。软件中提供完全耦合的多物理场和单物理场建模功能、仿真数据管理以及用户友好的工具用于构建仿真 App。通过使用 COMSOL Compiler™ 和 COMSOL Server™ 来分发仿真 App，您可以将仿真的价值传递给设计团队、制造部门、测试实验室、客户以及其他合作者。 丰富的附加模块为电磁、结构力学、声学、流体流动、传热和化工等领域提供了专业的分析功能。多个接口产品可用于 CAD 和其他第三方软件。产品库中的所有附加产品都与 COMSOL Multiphysics™ 无缝连接，以实现始终如一的建模工作流程，无论您从事哪一领域的建模工作，都可以遵循相同的建模工作流程。

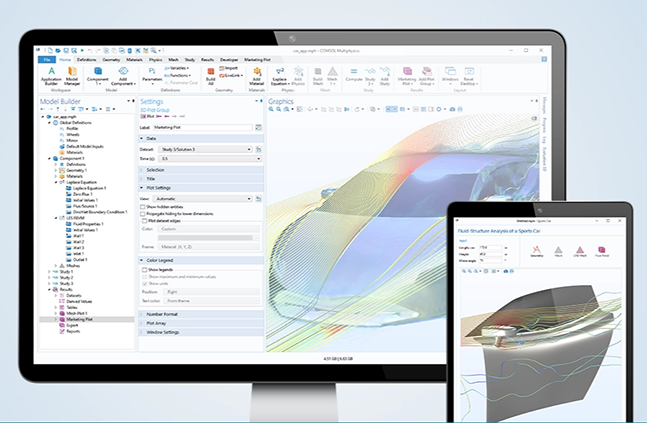

COMSOL Multiphysics® 是整个产品库的基础，这是一款用于创建基于物理场的模型和仿真 App 的平台产品，其中内置了“模型开发器”、“App 开发器”和“模型管理器”。“模型开发器”包含用于建模、求解和后处理的所有功能和操作。“App 开发器”提供了多种工具用于开发您自己的仿真 App。“模型管理器”是一个仿真数据管理工具。

COMSOL

• 多物理场仿真软件，⽀持电磁场、流体⼒学、结构⼒学等领域的仿真建模

• 提供强⼤的多物理场耦合分析功能，⽀持不同领域（如电磁、热⼒学、流体、机械等）的模拟，具备可视化仿真和优化功能

• 多物理场仿真能⼒强，界⾯友好，集成了各种现有模型库和模块，适合⼯程应⽤和多学科研究

• 适⽤于⼯程师、物理学家、研究⼈员，尤其是在多物理场问题求解⽅⾯的专家。

一、核心功能与特点

多物理场耦合分析

支持结构力学、流体流动、电磁场、热传导、声学、化学反应等多种物理场的独立或耦合仿真。例如，可同时模拟电动汽车电池的电化学过程、热传导及结构应力变化。

模块化扩展与灵活建模

提供预定义的物理场接口（如“放电模块”），覆盖电气、力学、化工等领域。

支持几何建模、CAD导入及参数化设计，并生成高质量网格以优化仿真效率。

高效求解与可视化工具

内置多种求解器（稳态/瞬态、线性/非线性问题），支持GPU加速，声学仿真速度提升高达25倍。

交互式后处理功能可将结果以图形、动画等形式展示，支持定制化报告生成。

开发与自动化

提供App开发器（COMSOL Compiler），用户可创建自定义仿真工具供非专业人员使用；支持Java API实时编辑模型，并集成Chatbot辅助编程。

二、应用领域

工业制造

机械零件应力分析、电子设备散热与电磁兼容性优化。

能源领域

风力发电机流体动力学模拟、太阳能电池光生载流子传输过程建模。

生物医学

生物组织热传导、流体流动及医疗器械（如心脏起搏器）的电磁兼容性测试。

航空航天

飞行器空气动力学与结构力学多场耦合仿真，确保复杂环境下的性能与安全。

一、多物理场耦合分析

技术核心：基于 有限元法（FEM） 求解多物理场耦合的偏微分方程（PDE），支持方程自定义与物理场无缝叠加。

1. 典型耦合场景

电-热-力耦合：如芯片发热导致的形变与应力分布。

流-固耦合（FSI）：模拟风力发电机叶片在气流中的振动与疲劳寿命。

电化学-传质耦合：分析燃料电池中离子传输、反应物浓度与电流密度的动态关系。

2. 用户操作

预定义耦合接口：直接调用内置的“焦耳热与热膨胀”模块，自动关联电场与热应力场。

自定义方程耦合：通过“数学模块”手动定义场间相互作用（如利用PDE描述化学反应对流体温度的影响）。

二、模块化扩展与建模流程

1. 模块库覆盖范围

基础模块：结构力学、传热、电磁场、流体流动（CFD）。

专业模块：

AC/DC模块：变压器涡流损耗、电磁屏蔽效能。

等离子体模块：辉光放电、等离子体反应器设计。

分子流模块：真空系统中稀薄气体流动。

行业专用模块：燃料电池、锂电池、半导体器件等。

2. 建模流程

几何处理：

内置CAD工具支持参数化建模（如参数化螺旋线、拓扑优化结构）。

支持导入SolidWorks、AutoCAD等格式，修复几何缺陷（如自动缝合面、去除细小边）。

网格生成：

自动生成四面体/六面体/边界层网格，支持局部加密（如电极表面附近的高分辨率网格）。

示例：微流控芯片仿真中，通道交界处采用边界层网格捕捉流速梯度。

三、求解器与计算优化

1. 求解器类型

直接求解器（如MUMPS）：适用于中小规模线性问题，内存消耗较高但稳定性强。

迭代求解器（如GMRES）：针对大规模问题（如百万自由度模型），节省内存但需预条件处理。

多物理场分离算法：对耦合问题分步求解（如先计算温度场，再基于温度分布求解应力场）。

2. 加速技术

GPU加速：显式计算（如NVIDIA CUDA）提升大规模矩阵运算速度，适用于高频电磁场、瞬态流体等问题。

集群并行计算：支持分布式内存（MPI）加速，处理超大型模型（如整车电磁兼容性分析）。

四、应用开发与自动化

1. App开发器（Application Builder）

功能：将复杂模型封装为图形化界面（GUI），供非专业用户使用。

案例：

为工厂工程师开发“热交换器性能评估App”，仅需输入流量和温度即可输出效率曲线。

生物医学团队创建“药物扩散模拟App”，允许医生调整组织参数并可视化药物浓度分布。

2. 脚本与API扩展

MATLAB联动：通过LiveLink for MATLAB调用MATLAB函数进行参数化扫描或优化设计。

Python集成：使用COMSOL API编写Python脚本批量处理仿真任务（如自动生成100组几何变体并提交计算）。

五、特殊功能与工具包

1. 不确定性量化（UQ）

蒙特卡洛模拟：分析材料属性或边界条件的随机性对结果的影响（如评估电池容量预测的置信区间）。

敏感性分析：识别关键参数（如散热器翅片厚度对**温度的敏感度排名）。

2. 拓扑优化

轻量化设计：在约束条件下自动生成**材料分布（如汽车支架的减重设计）。

多目标优化：结合响应面法与遗传算法，平衡性能与成本（如天线增益与尺寸的权衡）。

六、实时仿真与数字孪生

1. 模型降阶（ROM）

将高保真模型压缩为轻量级代理模型，嵌入实时系统（如工业设备状态监测）。

2. 数字孪生集成

通过COMSOL Server将仿真模型与物联网（IoT）数据连接，动态更新孪生体状态（如预测风力发电机故障）。

总结

COMSOL Multiphysics 的功能深度体现在：

多场耦合的底层方程自由度：从宏观力学到量子隧穿均可建模。

工业级求解效率：结合GPU加速与集群计算，缩短复杂问题求解时间。

全流程闭环：从几何建模到App部署，满足研发到生产的全周期需求。

用户可根据需求选择模块组合，例如：

新能源团队：电池模块 + 传热模块 + 优化模块 → 电池包热管理设计。

声学工程师：声学模块 + 流体模块 → 降噪耳机的气动噪声优化。
